Viscosité


Viscosité Dynamique
Dans le Système Internationale, l’unité physique de la viscosité dynamique est Pascal.Seconde (Pa•s), qui correspond exactement à 1 N.s/m2 ou 1 Kg / (m•s).
L’unité cgs(1) pour la viscosité dynamique est le poise (1 poise (P) ≡ 1g•(s•cm)−1 ≡ 1 dina•s•cm−2 ≡ 0,1 Pa•s), Son nom est un hommage au philosophe français Jean Louis Marie Poiseuille (1799-1869). Il est plus habitue d’utiliser son sous multiple centipoise (cP). Le centipoise est plus utilisé puisque l’eau a une viscosité de 1,0020 cP à 20°C.
1 poise = 100 centipoise = 1 g/(cm•s) = 0.1 Pa•s
1 centipoise = 1 mPa•s
Dans le système impérial, le Reyn est utilisé en honneur à Osborne Reynolds :
1 Reyn = 1 lb.f • s • in2 = 6,89476 × 106 cP = 6890 Pa × s
Exemples de gaz à 300K en mPa.s : H2 : 09.0 ; CO2 : 15.0 ; N2 : 17.9 ; Air : 18.6
Exemples de Fluides à 25°C en mPa.s: Eau : 0.890 ; Essence : 0.6 (0.508 pour C8H18 et 0.387 pour C7H16) ; Glycérine : 934 ; Huiles de graissage : 10 à 1200 (les plus courantes de 10 à 40).
La viscosité dynamique peut être mesurée par un viscosimètre rotationnel type Brookfield, Stormer, Agfa, Rotovisco-Haake, Ferranti-Shirley et Rheogoniometer.

Inlab vous presente le viscosimetre rotationnel VK2000 de la marque Viscotech, un viscosimetre selon la methode Krebs qui vous presente les resultat en Krebs Units (KU), Grams (gm), y Centipoise (cP)
Courbe de conversion de Krebs Units (KU) à Centipoises :

Viscosité cinématique On l’obtient en divisant la viscosité dynamique par la densité (masse volumique). L’unité dans le système internationale (SI) est le (m2/s). L’unité physique de la viscosité cinématique dans le système CGS(1) est le stoke (abréviation S ou St). Son nom provient du physicien irlandais Geaorge Gabriel Stokes (1819-1903). Parfois, elle s’exprime en centistokes (cS ou cSt).
1 stoke = 100 centistokes = 1 cm²/s = 0,0001 m²/s
1 cSt = 10-6 m2/s
On peut déterminer une viscosité cinématique (exprimée en Cst) par la mesure du temps d’écoulement d’un volume de fluide au travers d’un orifice calibré : c’est le principe de la coupe de viscosité.

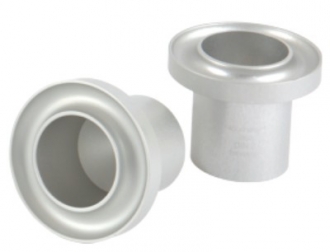

De nombreuses coupes sont disponibles chez INLAB pour la mesure de la viscosité cinematique en fonction des différentes normes existantes. En aluminium anodisé avec orifice en acier dure. Disponibles avec ou sans manche. En option le certificat d’étalonnage et huile de contrôle.

(1) Le système CGS est un système d’unités de mesure des grandeurs physiques, où les unités de base sont le centimètre, le gramme et la seconde.




Viscosité cinématique

On l’obtient en divisant la viscosité dynamique par la densité (masse volumique). L’unité dans le système internationale (SI) est le (m2/s). L’unité physique de la viscosité cinématique dans le système CGS(1) est le stoke (abréviation S ou St). Son nom provient du physicien irlandais Geaorge Gabriel Stokes (1819-1903). Parfois, elle s’exprime en centistokes (cS ou cSt).

1 stoke = 100 centistokes = 1 cm²/s = 0,0001  m²/s

1 cSt = 10-6 m2/s

On peut déterminer une viscosité cinématique (exprimée en Cst) par la mesure du temps  d’écoulement d’un volume de fluide au travers d’un orifice calibré : c’est le principe de la  coupe de viscosité.

De nombreuses coupes sont disponibles chez INLAB pour la mesure de la viscosité cinematique en fonction des différentes normes existantes. En aluminium anodisé avec orifice en acier dure. Disponibles avec ou sans manche. En option le certificat d’étalonnage et huile de contrôle.

Coupe Norme Gamme (cSt) Diamètre (mm) Equation temps Equation viscosité
Ford 1 ASTM D1200 10-35 1 t= (v+71.4) / 0.49 V=0.49 (t-35)
Ford 2 ASTM D1200 25 – 120 2 t = (V+25,9) / 1,44 V= 1,44 (t-18)
Ford 3 ASTM D1200 49 – 220

3

 t = (V+15,2) / 2,31 V= 2,31 (t-6,58)
Ford 4 ASTM D1200 70 – 370 4 t = (V+17,3) / 3,85 V= 3,85 (t-4,49)
Ford 5 ASTM D1200 200 – 1200 5 t= (V+14.2) / 12.1 V=12.1 (t-2)
DIN 2 DIN 53211   2
DIN 4 DIN 53211 96-685 4 t = (V / 9,14) +

√(98,9+(V/9,14)2)


DIN 6 DIN 53211   6
DIN 8 DIN 53211   8
ISO 2 ISO 2431   2
ISO 3 ISO 2431 7 – 42

3


ISO 4 ISO 2431 35 – 135 4
ISO 5 ISO 2431 91 – 326 5
ISO 6 ISO 2431 188 – 684 6
ISO 7 ISO 2431   7
ISO 8 ISO 2431 600 – 2000 8
ZAHN 1 ASTM D4212 50 – 60 2 t = (V+31,9) / 1,1 V=1.1 (t-29)
ZAHN 2 ASTM D4212 20 – 250 2.7 t = (V+49) / 3,5 V=3.5 (t-14)
ZAHN 3 ASTM D4212 100 – 800 3.8 t = (V+87,8) / 11,7 V=11.7 (t-7.5)
ZAHN 4 ASTM D4212 200 – 1200 4.3 t = (V+74) / 14,8 V=14.8 (t-5)
ZAHN 5 ASTM D4212 400 – 1800 5.3 t = (V+23) / 23 V=23t
FRIKMAR 4 DIN 53211 112-685 4
FRIKMAR 6 DIN 53211   6
FRIKMAR 8 DIN 53211   8


AFNOR 2.5 NFT 30014 5 – 140 2.5
AFNOR 4 NFT 30014 50 – 1100 4
AFNOR 6 NFT 30014 510 – 5100 6
AFNOR 8 NFT 30014 700 – 11500 8

Avec V : viscosité cinématique (en cSt) ; t : temps d’écoulement d’huile à 25°C (en s).


Graphique de conversion de centipoises à centoStokes (cSt)
